楼梯从设计到安装全过程(含图纸)

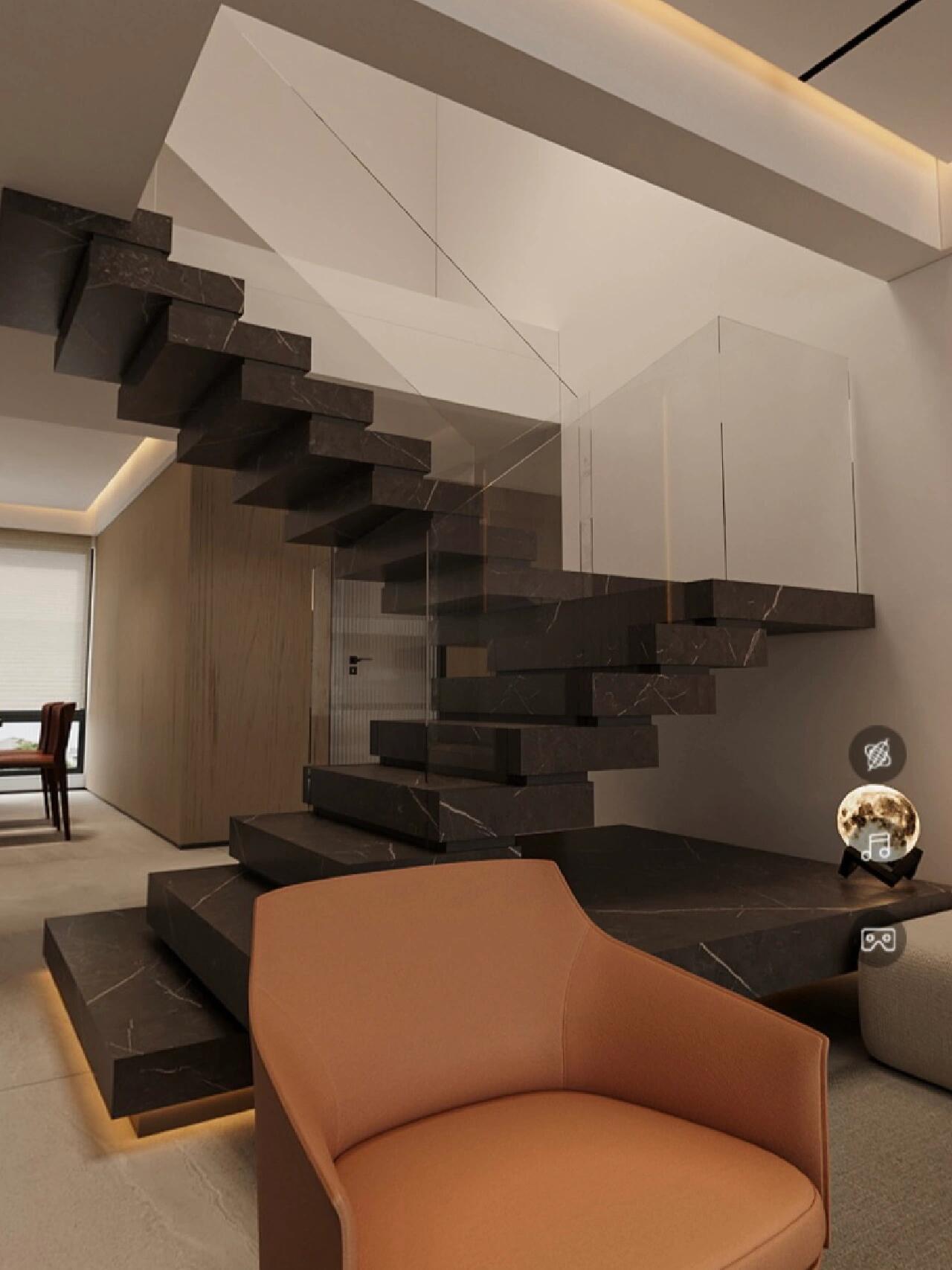

第一张为效果图

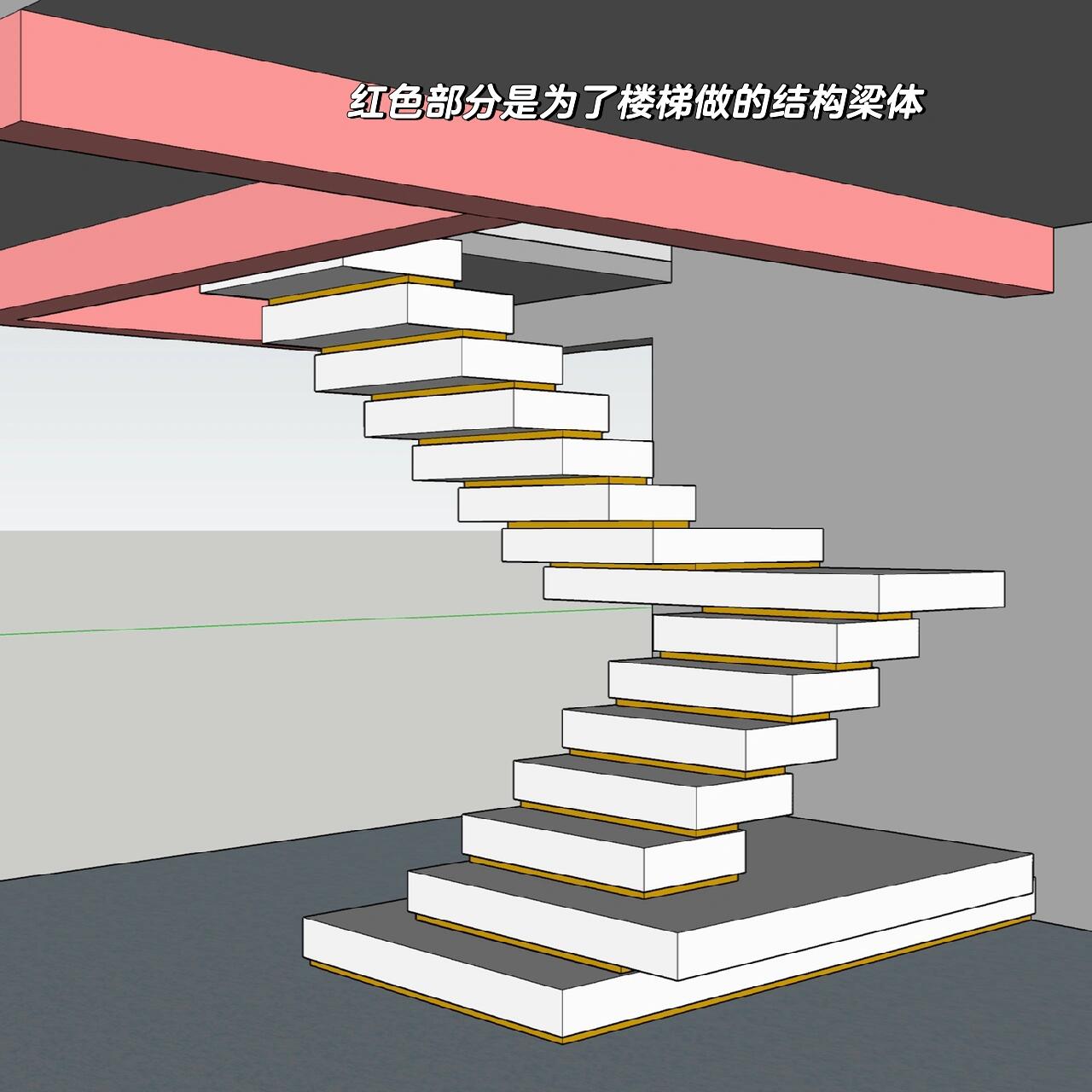

第二张是用草图大师做的关系分析图

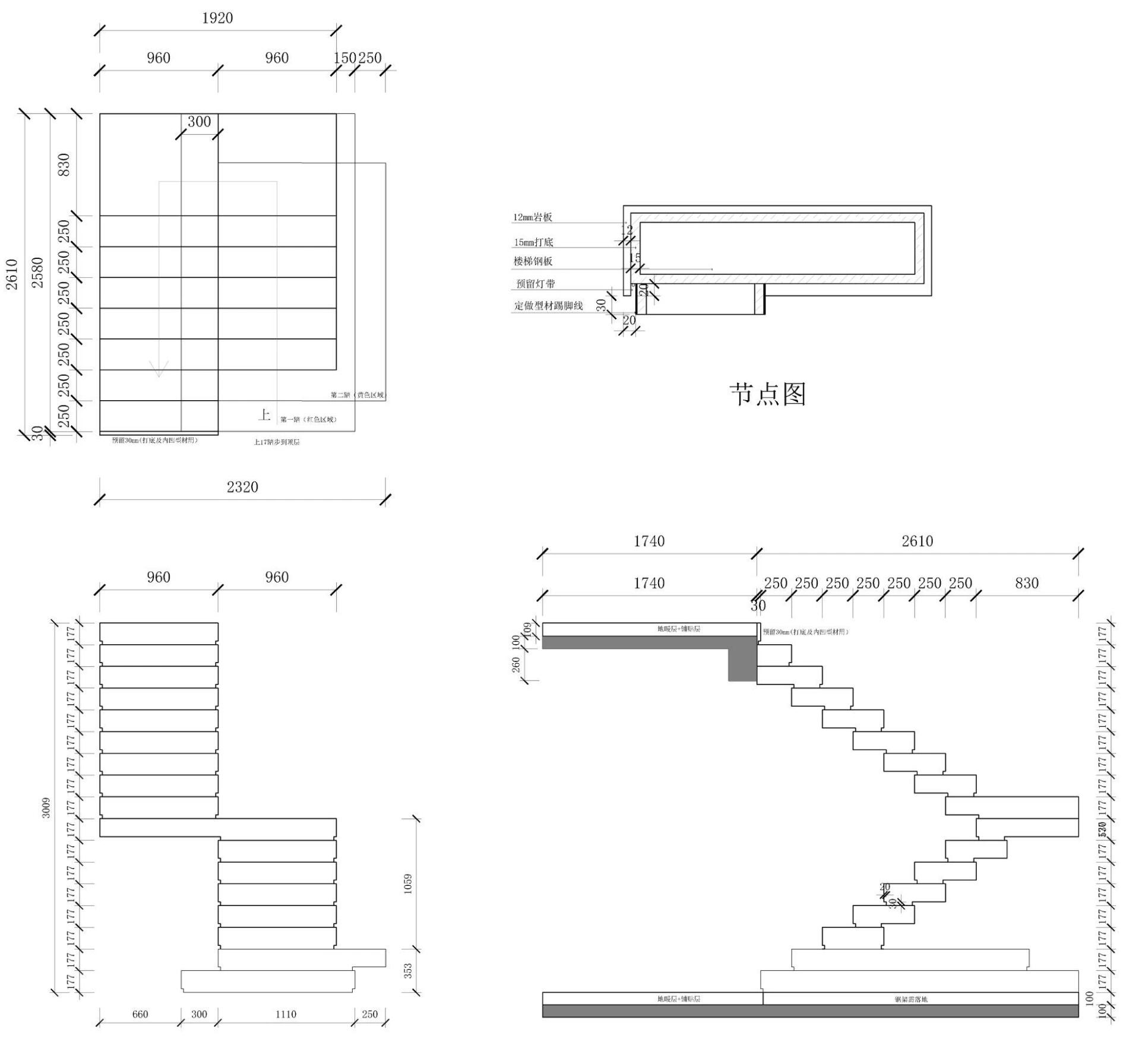

第三张为施工图含尺寸

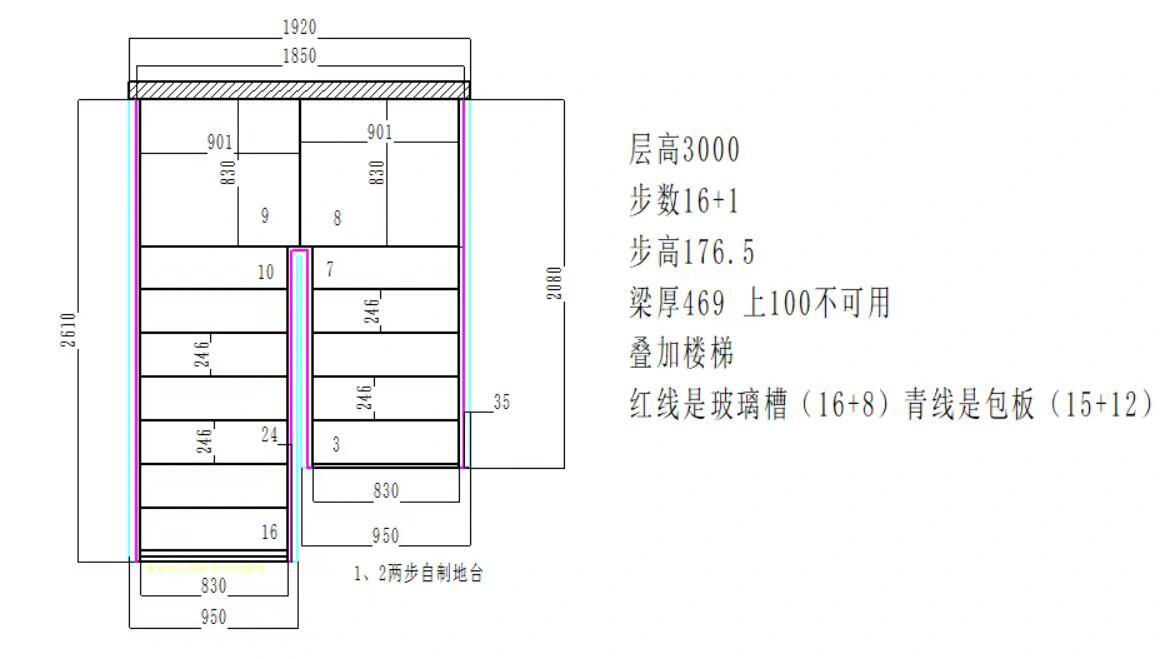

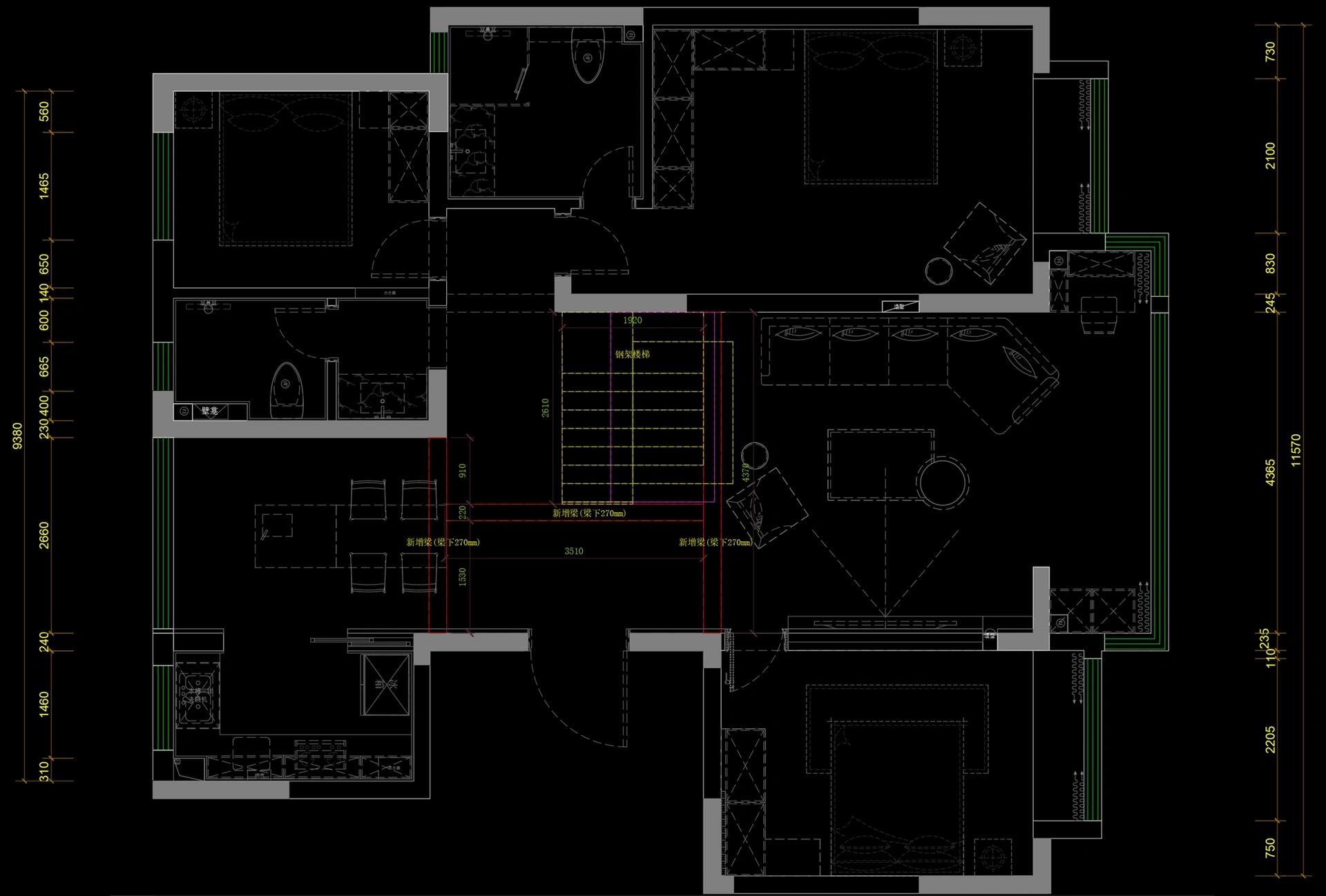

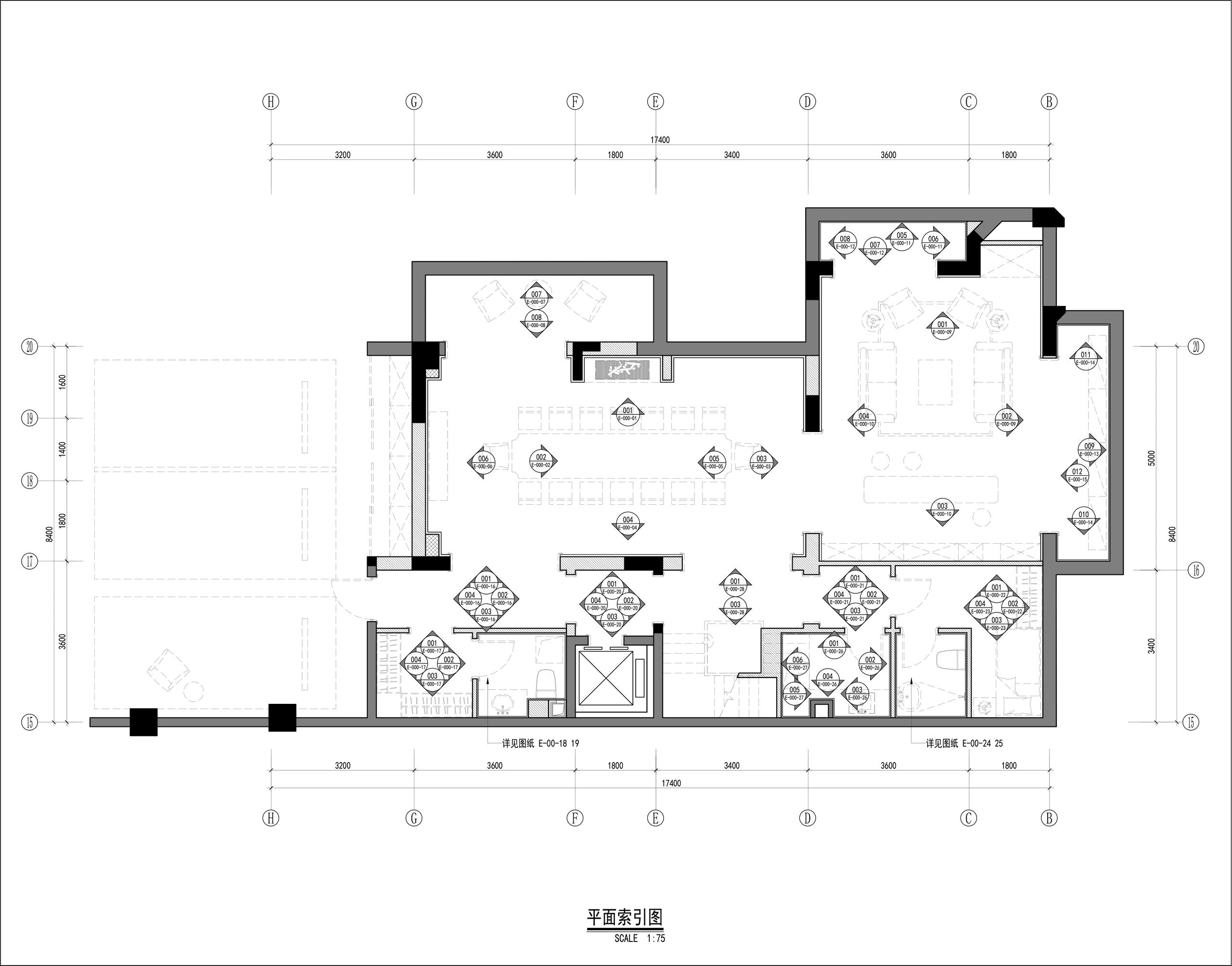

第五张为项目的平面图
备注:
1.原本的户型结构是没有梁体的，用来固定楼梯的梁体都是后期浇筑的
2.设计楼梯之前需要确认好楼梯踏步数，以及每层            的宽度与高度，结合房子做好规划
3.楼梯的第一踏还有最后一塌需要提前找好贴砖完成面的   水平线，争取每层楼梯高度一致
4.提前确认好饰面材料及打底的厚度以及是否藏灯带

樓梯立面圖-RC結構樓梯畫法
樓梯的設計是一門很深的學問
尺寸標註更不能馬虎
是不能使用一般的尺寸數值
去標示、去呈現
.
一段樓梯的階踏之總長度或總高度
要設定為幾階？
級高或級深設定為多少？
都必須在尺寸內呈現出來
讓施作者做為在現場
放樣的參考依據
.
對於正確尺寸標註

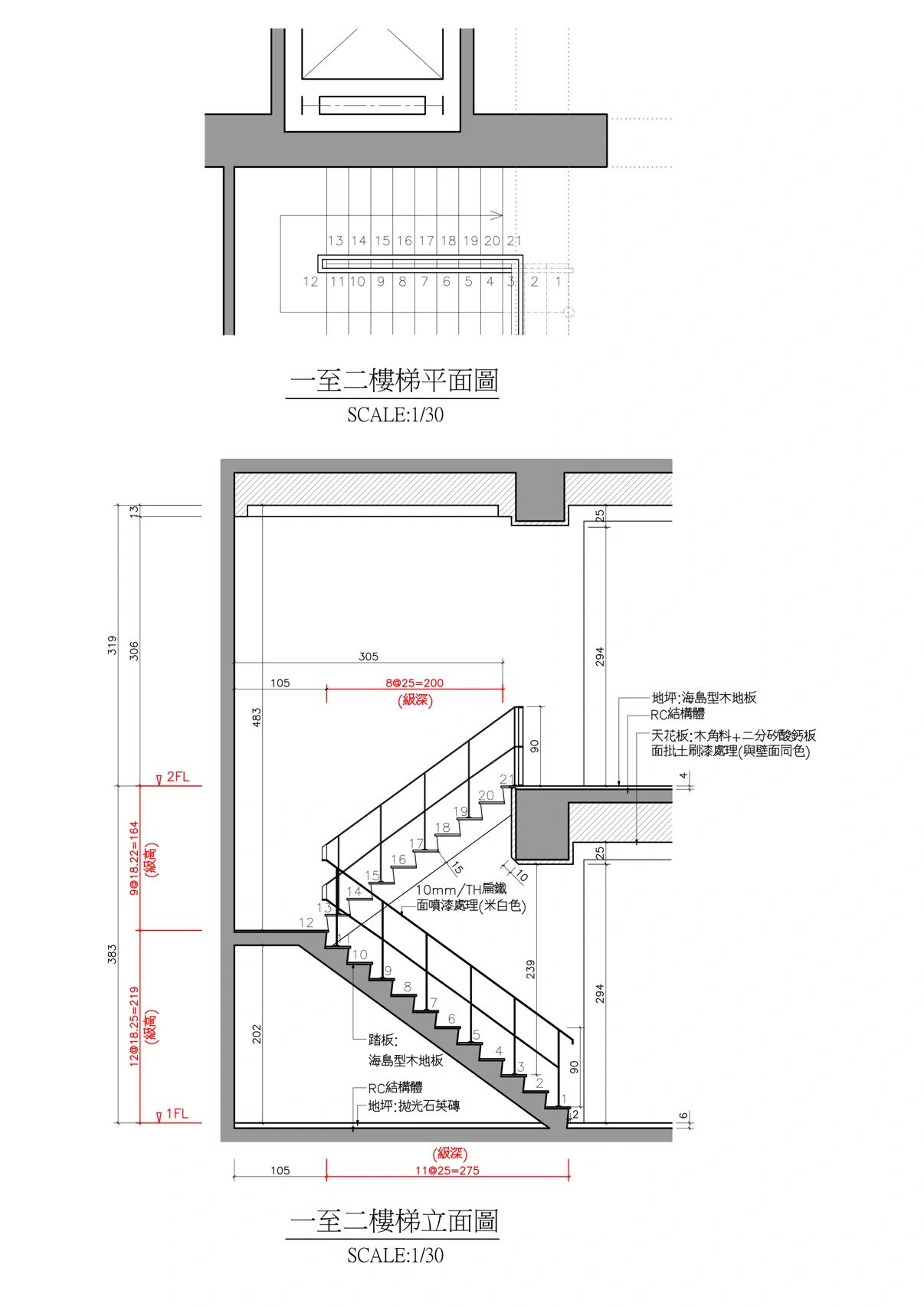

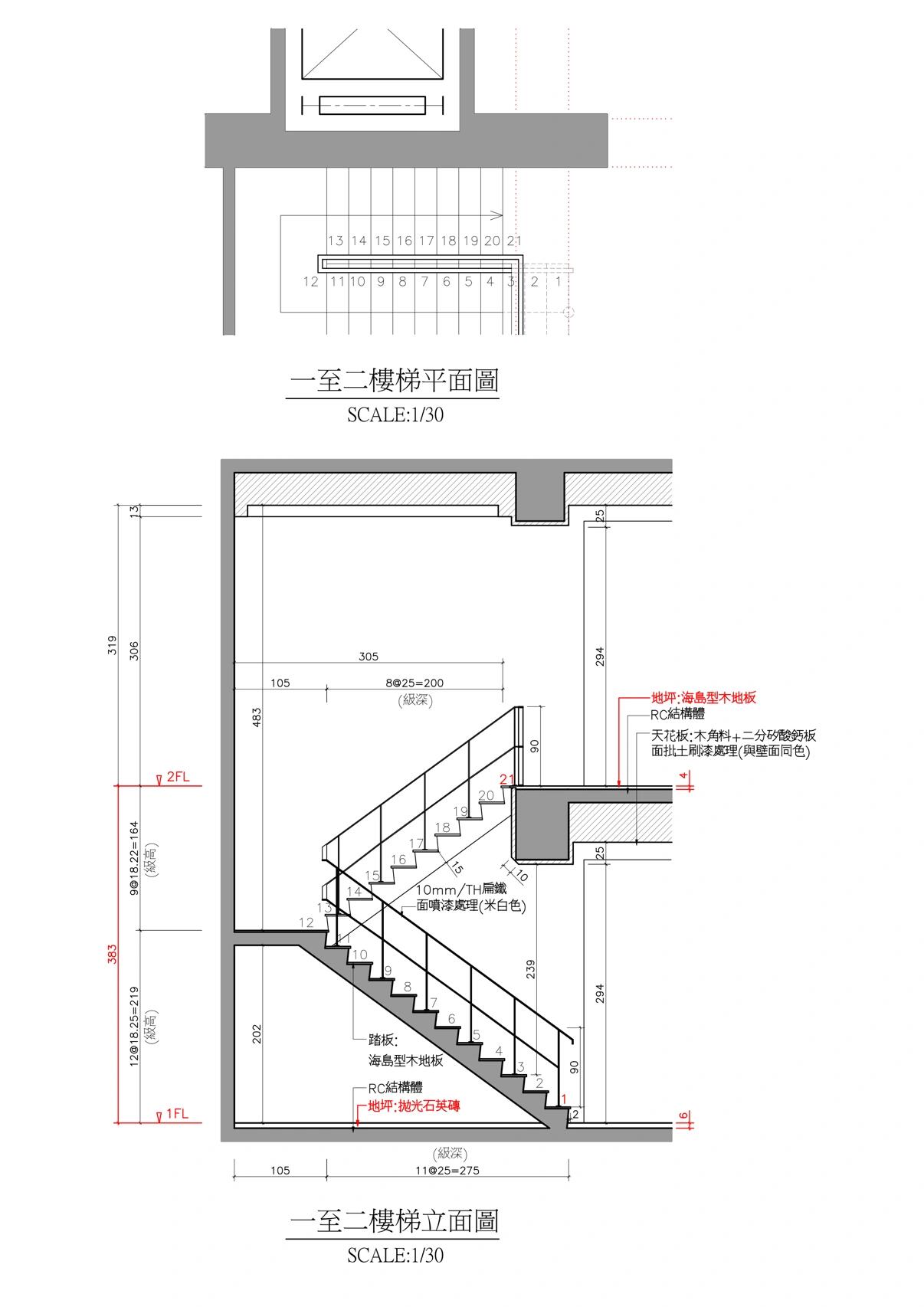

舉例之圖片1:
從第1階至第12階的範例
正確樓梯尺寸的表示為
「11@25=275」
意思為長度275cm
設定為11階
也就是此長度等分為11
將275➗11=25
則每一階的級深為25cm
.
因樓梯的型式、材質和造型
等等因素
無法一一去詳述
大致上提出三點
在繪製樓梯立面時須注意：
（可比對圖片2）
（1）ㄧ座樓梯的總階數
皆為單數，不能為雙數！（切記）
從第一階至最後一階的階數
以數字的方式
明確列示出來
（2）樓梯的級高與級深
個人習慣會採用
級深24cm,級高18cm
尤其級高的尺寸
儘量不要使用到20cm
上下樓梯是挺傷膝蓋（吃力）
最重要的是⋯
還是依環境和使用者狀況（重點）
再去微調尺寸
（3）樓地板的完成面
必須標示尺寸和材質
這是影響到第一階與最後一階
在階梯的級高尺寸
無法與其他階梯的級高
處於同等平均數值
簡單來說所產生的問題
是第一階與最後一階的級高
發生不是過高或者過低

矫情的楼梯扶手

总有早行人...

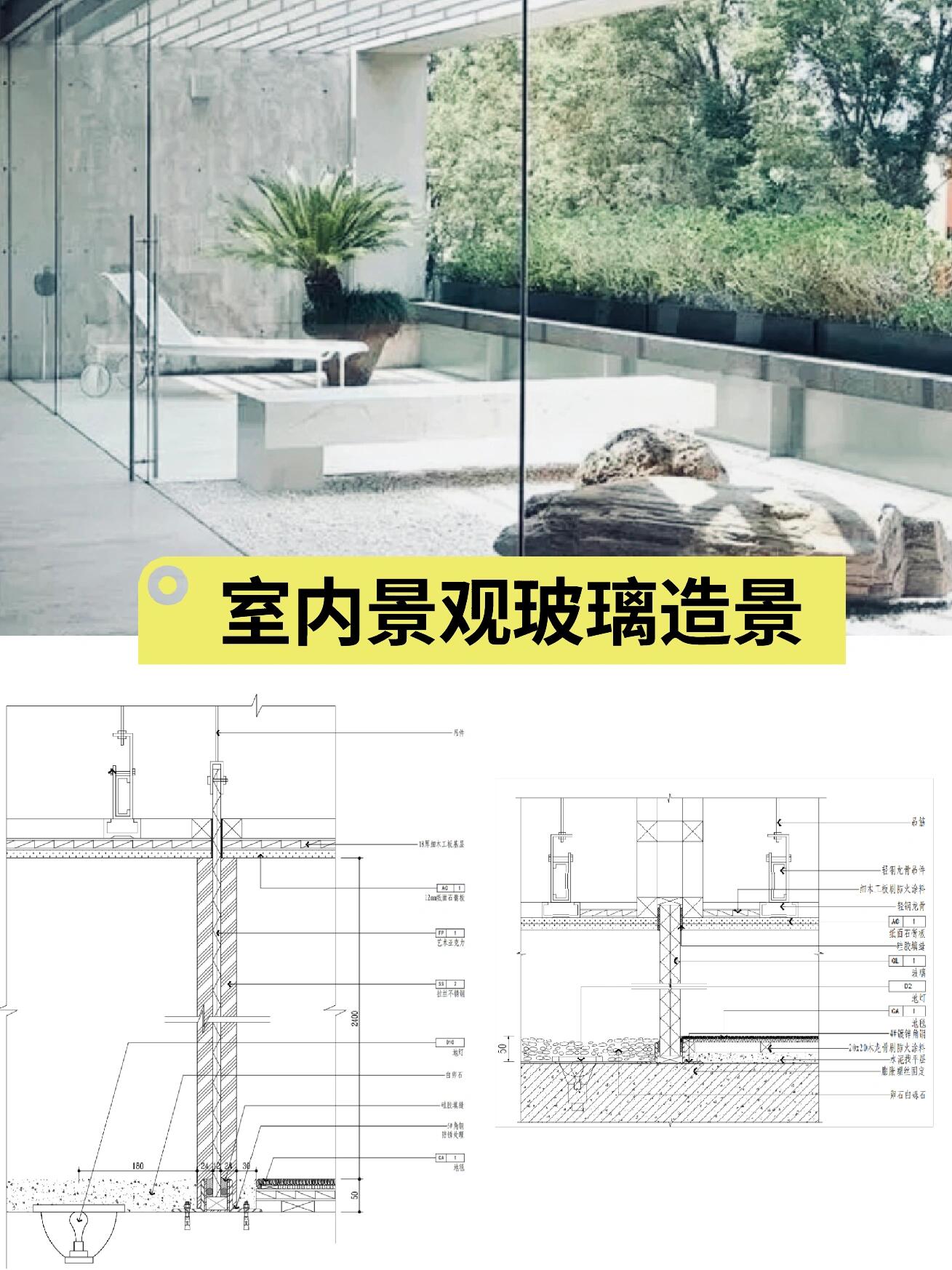

鱼缸造景装饰墙细节做法分享
